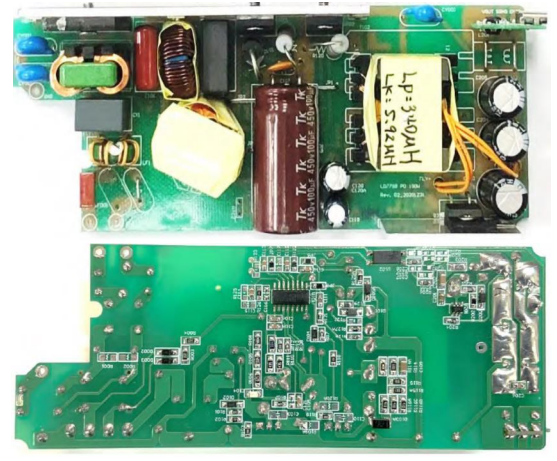

在本文中的任命：2025年6月19日，Dalianda Holdings是一家专门从事亚太市场的半导体组件的国际发行商，宣布其子公司Youshang基于LD7798，LD8526和LD612的TONDJIA TONDJIA启动了PD3.0 100W适配器解决方案。图1-基于Leadrend产品的100W PD3.0适配器解决方案的可视化板图。当前，对高能能源的需求是数字设备开发的不可避免的趋势。以笔记本电脑为例，设备需要连续稳定的功率支持来实现高阻力任务，例如多任务并行性。因此，超过100W的功率来源逐渐成为标准配置。在这种情况下，USB PD功率协议已成为。它的目的是通过USB Type-C接口标准化并整合多个设备的电源。在理想条件下，提供HAT设备承认PD协议，例如笔记本电脑，平板电脑，智能手机，智能便携式设备，小型设备应用程序等，可以通过USB数据电缆C型C类型C和PD加载器完成负载/能量操作，并且该设备可以完全使用快速充电技术来显着减少负载时间。为了应对这一趋势，达利安·杜斯海（Dalian Dayoushang）基于LD7798，LD8526和LD6612 LD7798，LD8526和LD6612芯片推出了100W PD3.0适配器解决方案。图2 -Dalian Dayoushang适配器基于阶段 - 阶段应用，LD7798是PFC+PWM IC控制器，它集成了Flyback Semi -resonant（QR Flyback）和连续驾驶模式（CCM）控制功能。在FLERB偏度ACK中，LD7798使用山谷切换操作显着降低MOSFET的开关损失，从而提高了一般效率。此外，芯片设计简化了电路结构并有效地减少了电路空间。它可以减少生成材料的成本。不仅如此，LD7798具有多种高级功能，包括高压启动，悬架模式和绿色模式下的节能操作。这允许根据加载条件对工作条件进行灵活的调整，从而进一步减少能量损失。同时，内部集成的梯度补偿和软启动功能还有助于优化系统性能并确保稳定的操作。 LD8526是适用于各种操作模式的次级同步整流器控制器（SR）IC，并且在CCM，DCM和QR模式的Flyback Cource Architectures中使用。在光负载条件下，LD8526可以进入节能模式并停止SR MOSFET驱动功能，从而降低操作电流，从而提高系统的效率。该芯片是自主的，可以通过负面或PO的整流电压发电源电压保持运行静态输出位置而不依赖于其他或辅助的能源。此外，LD8526允许最大负载功能应用程序，最大操作频率高达130 kHz。 LD6612是用于USB PD CD应用程序的辅助控制器，旨在有效且薄的AC-DC脱离生产线。该产品结合了8位MCU来处理PD协议，策略引擎和设备策略管理员。还有一个D CODINGE双相标记（BMC），可以接受USB PD或其他获得专利协议的通信，例如QC2.0/QC3.0。此外，LD6612集成了推导调节器，控制和当前控制和当前控制电路，以阻止N-MOSFET并减少外部组件的数量，从而降低了一般成本。图3-基于铅趋势产品的PD3.0 100W适配器解决方案的框图是基于PD3.0适配器解决方案的框图，这要归功于100W形式。该解决方案考虑了微型食品设计中严格的效率和可靠性要求。完成具有稳定性能的各种USB PD设备的快速充电需求，可以用来为用户提供高效且方便的负载体验。中央技术的好处：IC包括Multim Controllersdo QR_FlyBack和CCM。集成的PFC升压和反式QR控制器，软内部启动功能，PFC点火/OFF控件。 Brown-In/Out功能和X-CAP下载。可调节的OTP（温度保护）SDSP（次级二极管短圆形保护功能）;要操作低输出电压和/或高侧整流器的自身患者，不需要辅助绕组。广泛的投票范围应用程序最高150V VIN等级。可编程关闭级别，OCP（周期电流）；智能和稳定的系统，高效率和稳定的USB-PD应用，OVP（过度倾斜保护）； MCU Incorporated Incorporated 16Kbyte OTP和256+384 bytes sram;用于输出线损失补偿，内部OTP功能和外部块保护的可编程配置。解决方案规格：完整的电压输入范围：90 VAC至264VAC；最大输出功率：（20V/5A）100W; RanOutput电压GO：5A/3A，9V/3A，15V/3A，20V/5A;平均效率为4分> 88％@（25％，50％，75％，100％）效率达到COC的2级。等待能源消耗少于75MW，EMI符合EN55032级B。完全保护功能，例如OCP/OVP/OTP/OPP/OSCP。适用于CCM，DCM和QR模式。适用于具有最大负载功能的应用（最大频率为130 kHz）。 PCB显示板尺寸L×W×H = 93毫米×47毫米×22毫米;其他财产合同，例如PD2.0和PD3.0（PPS），例如USB QC2.0，QC3.0，QC4.0，pps。
